AF18Eの細軸・太軸とは？現物で確認します。

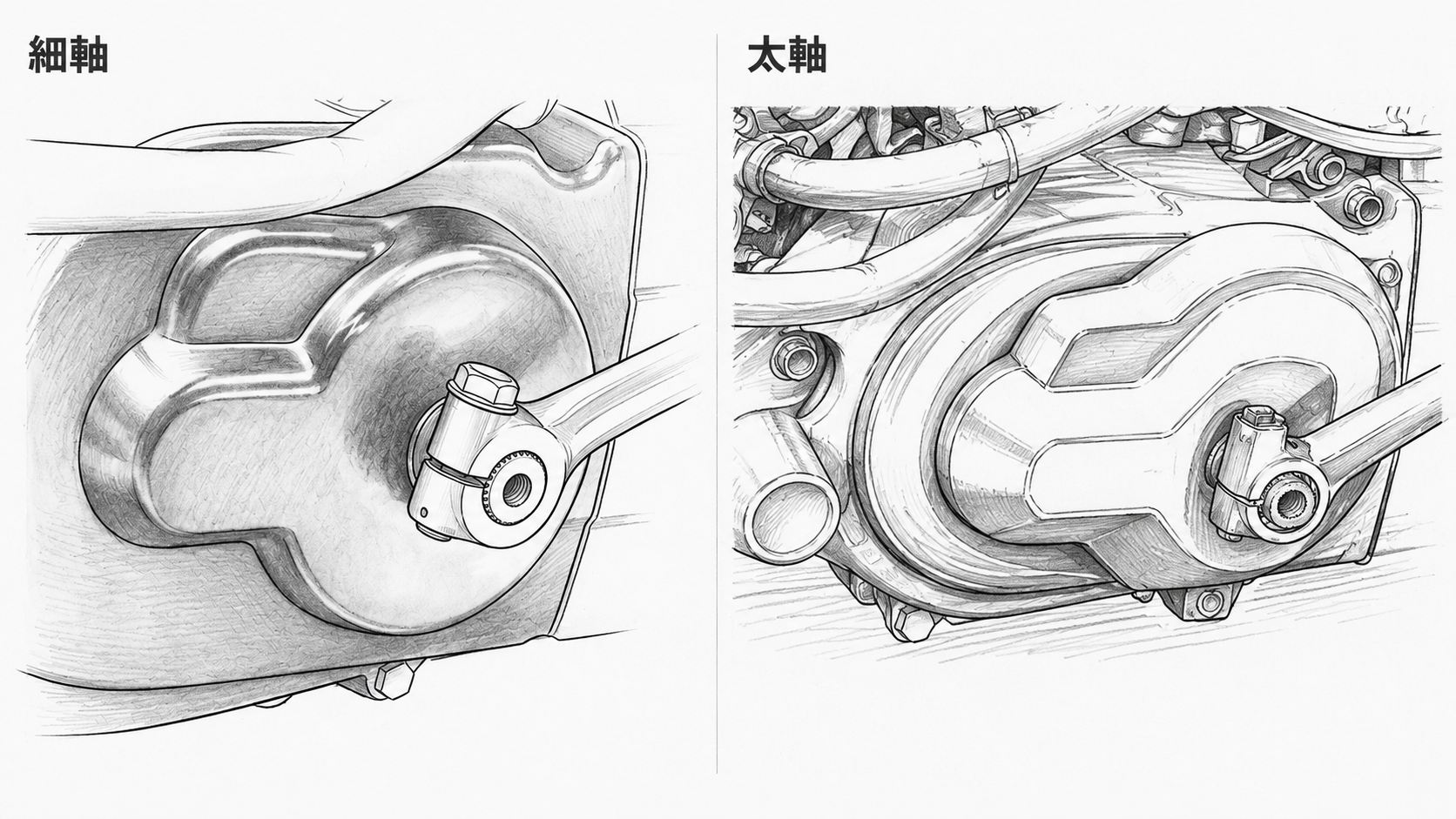

外観は、確認の手掛かりです

技術定本で確認できる、軸径と車台番号の境界

細軸は12mm、太軸は14mmの区分で確認します。AF27のSK50MMはAF27-1202664まで、AF28のSK50MM-IIはAF28-1103272まで、細軸12mmが確認済みです。

AF27はAF27-1300001以降を、太軸側の確認対象として扱います。AF28はAF28-1200001からSR後期、AF28-1219654からZXの公式開始番号ですが、このグレード境界だけで軸径を断定せず、現物を確認します。

間違えると、部品が組めません

細軸用と太軸用では、クランクシャフトだけが違うのではありません。

プーリーボス、ドライブフェイスなども組み合わせが変わります。

注文前は、軸部を実測します

1. エンジン番号を確認する車体番号だけでなく、現在載っているエンジンを確認します。
2. 駆動ケースを開ける載せ替えや変換部品がないか、現在の組み合わせを見ます。
3. プーリーボスが通る軸部を測るノギスなどで現物寸法を確認します。
4. 装着中のボスと部品番号を確認する内径、ワッシャー、ドライブフェイス、ナットを一式で照合します。
